山东厚德设备制造有限公司

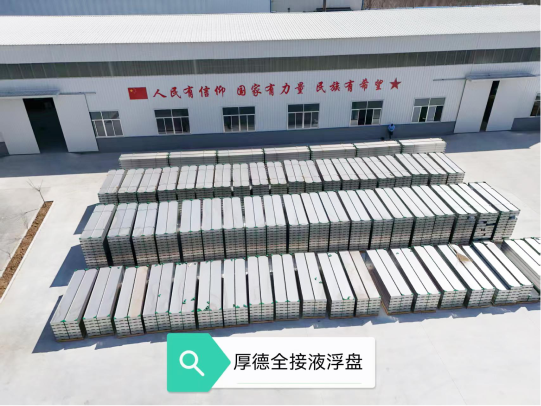

山东厚德设备制造有限公司成立于2019年，坐落于齐鲁石化工业园区。
我们只做全接液不锈钢浮盘。
公司从安全，环保，节能三方面出发，致力于为广大使用方提供成熟完善的储罐排放vocs防控解决方案，研发生产了不锈钢蜂窝双盘式内浮顶，并取得相关专利与检测报告，公司一直秉承质量第一，服务为上的企业宗旨，力求为客户提供最满意，最信任，最优性价比的产品。
浮盘技术
FLOATING DISK TECHNOLOGY
关键附件与总结
核心模块与制造工艺
密封技术体系
治理背景与技术沿革

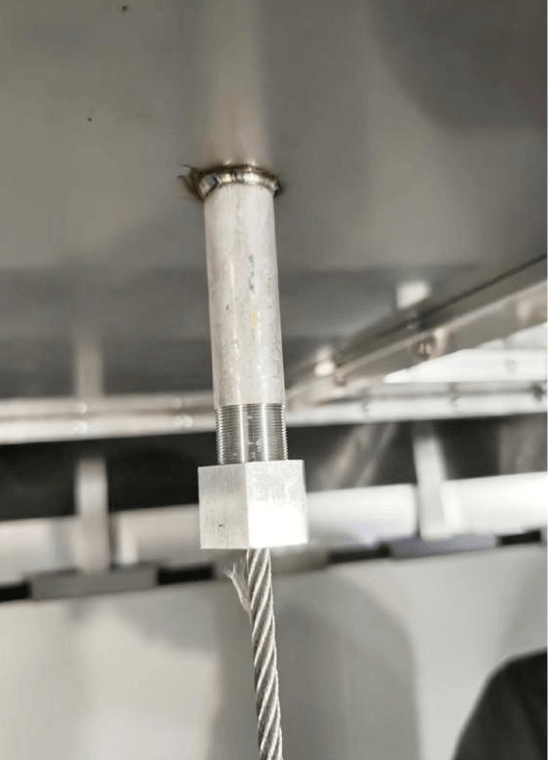

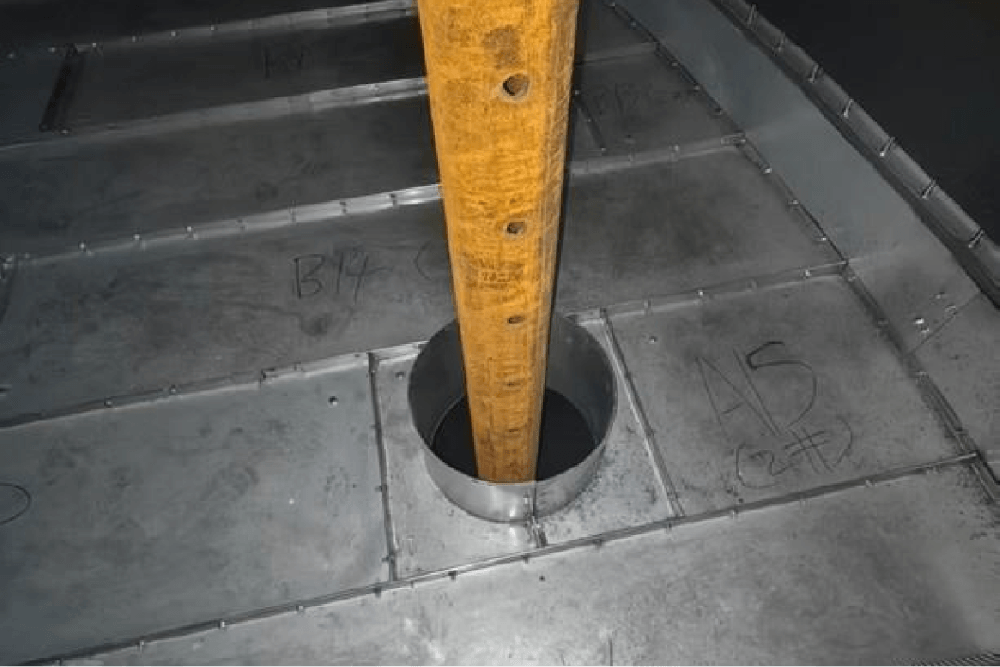

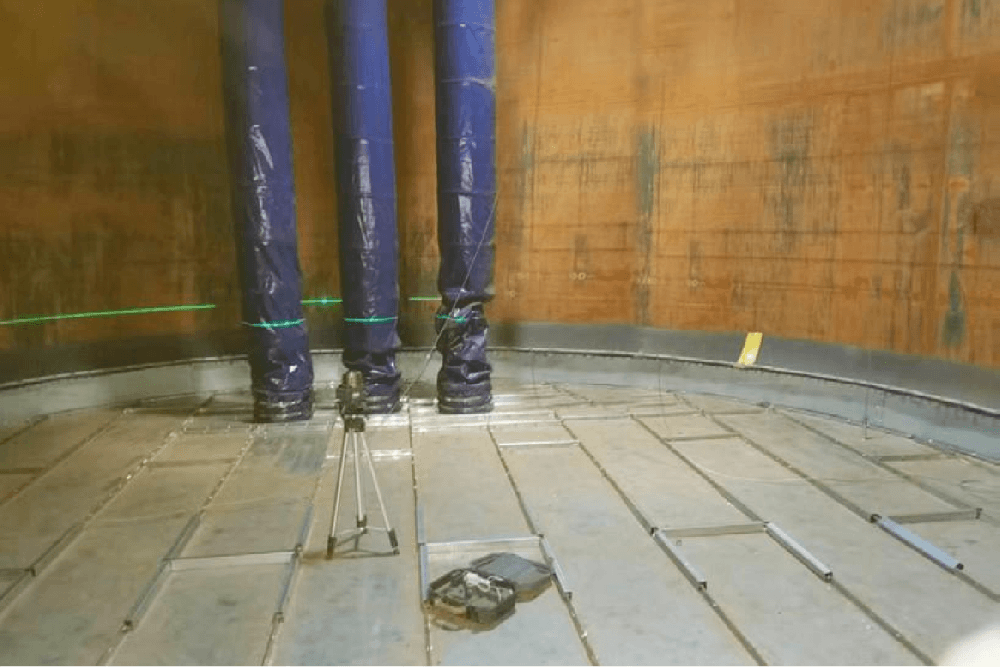

附件密封优化 - 立柱通过装置及防旋转

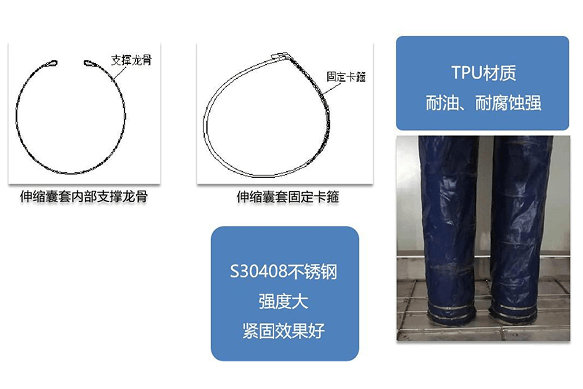

附件密封优化 - 伸缩囊套
针对立柱侧壁开孔情况，整个伸缩囊套将储罐内空间和立柱空隙油气散逸空间进行隔绝，在浮盘上下运行过程中，立柱与浮盘之间缝隙散逸的油气始终在伸缩囊套之中，当气相油气分压达到饱和蒸气压之后，气液传质实现相平衡。
技术总结
安全
●全接液设计，消除油气空间

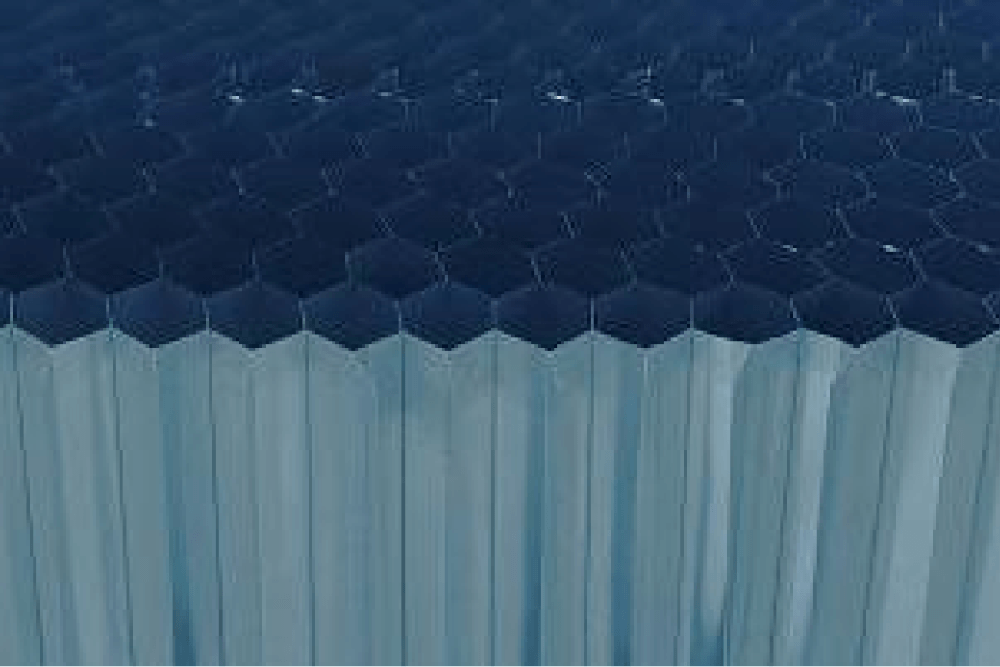

●内置蜂巢芯，平压强度为规定的7倍以上
●全焊接、全封闭结构
●“品”字型连接，上下立边连接，连接强度高，抗冲击能力强。
●不锈钢材质，耐火抗腐蚀/ 施工安全便捷
环保
●浮盘接液率达到99%以上，源头抑制油品挥发
●较浮筒式浮盘VOCs减排 75%以上
●较几字型梁浮盘VOCs总损耗减排62%以上。
●浮盘设计寿命可达25年，浮盘材料可回收利用
节能
●减少油气挥发，减少损耗
●治理油气无需消耗外接能源，降低能耗
●运行成本低，检维修简便

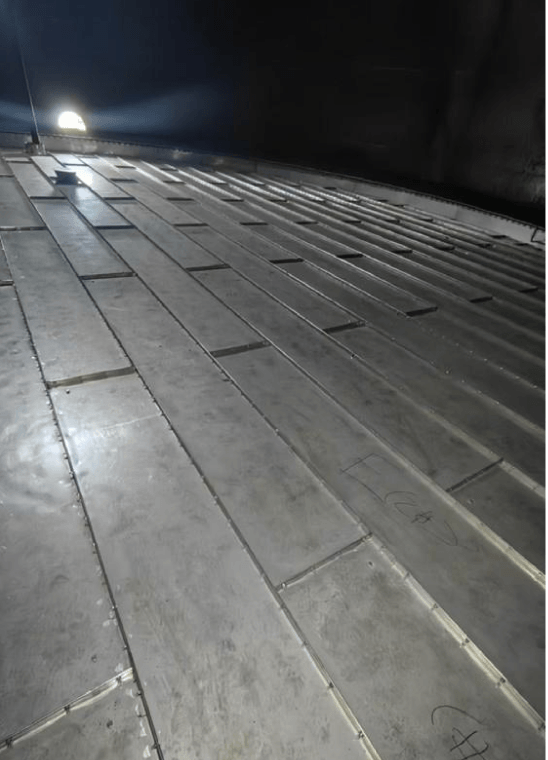

不锈钢双盘式浮顶
自身结构稳定、刚性与柔性结合度好、模块密闭性和外力卡阻通过性强、浮重比可达 2.5 倍以上，VOCs治理效果佳、安装施工过程安全便捷，是目前各种浮盘技术种类中最为符合应用环境与安全需求的一种内浮盘形式。

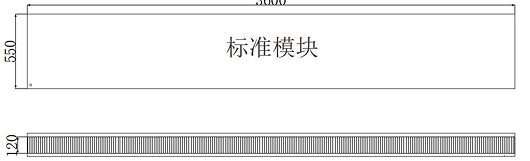

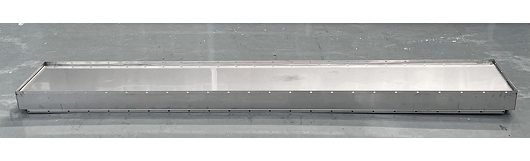

标准模块单元介绍
模块密闭性测试

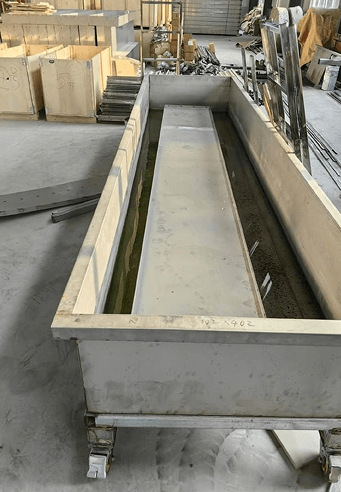

100%水检

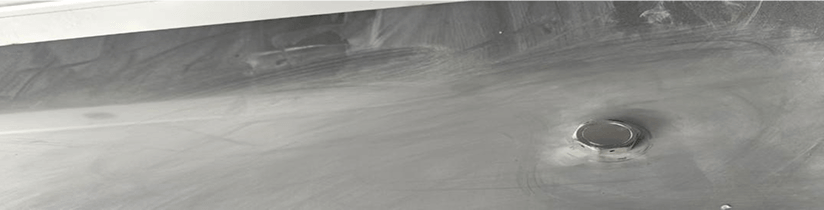

模块采用全焊接工艺，为检测其焊接密闭性，采用气密检测法，通过检测孔向模块注入10-20kpa 气体后，密封检测孔，将模块浸泡于水中，若水中模块焊道处无气泡产生，则产品合格，合格产品安装防水透气阀体。

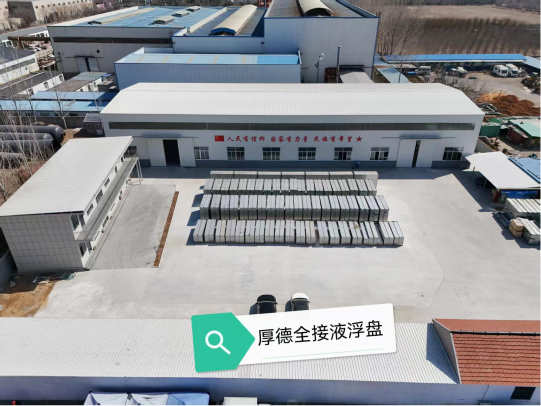

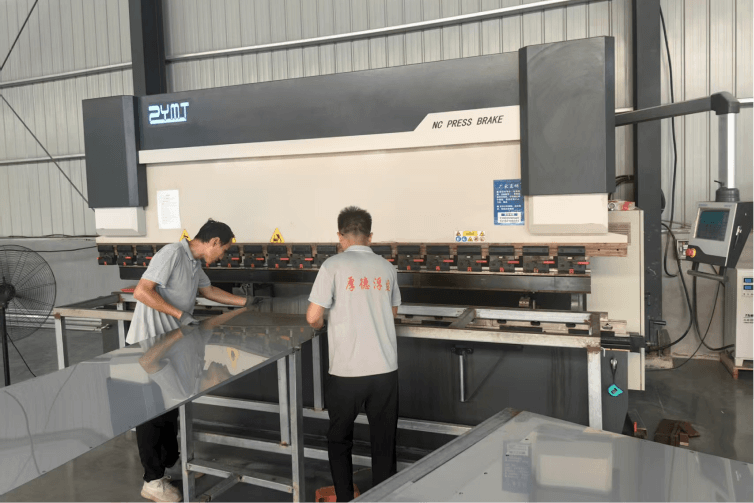

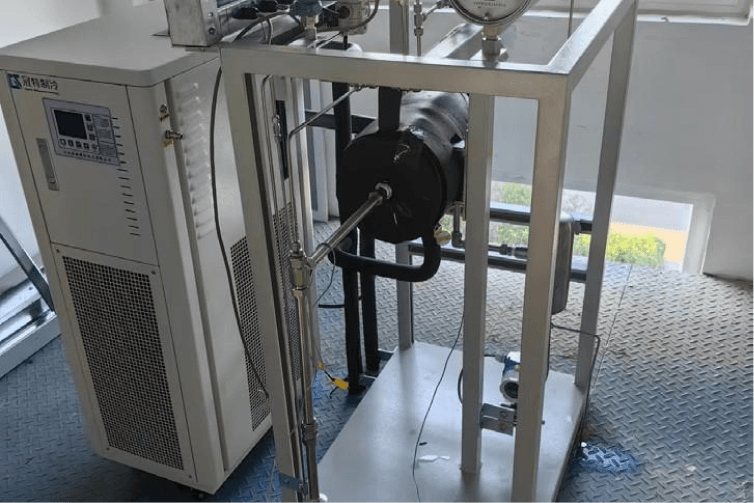

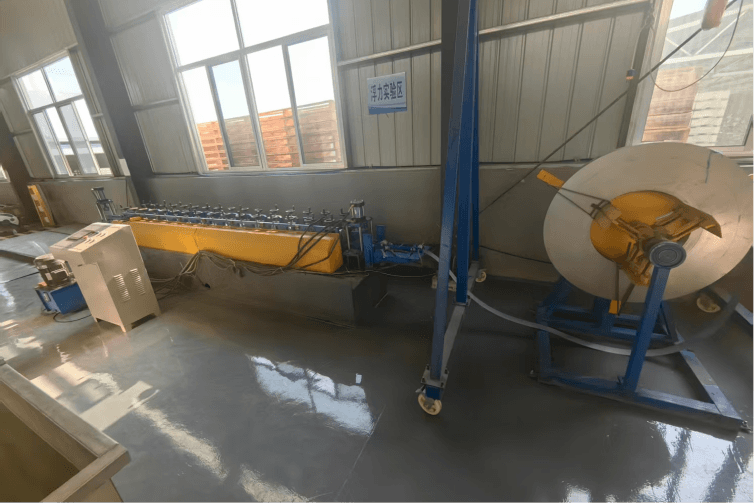

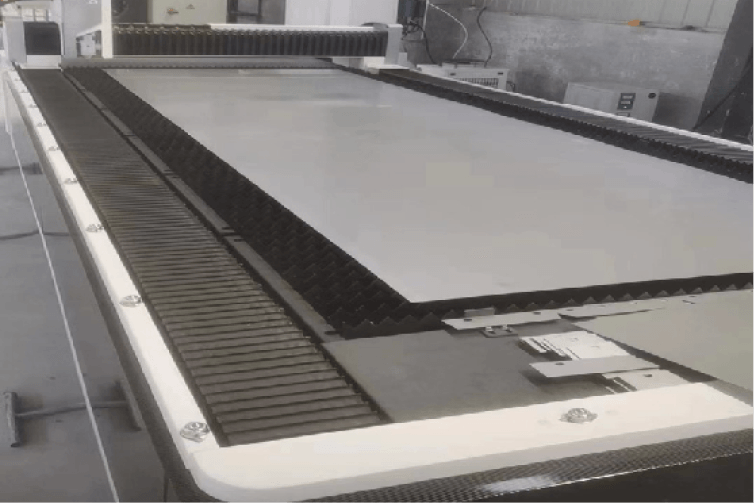

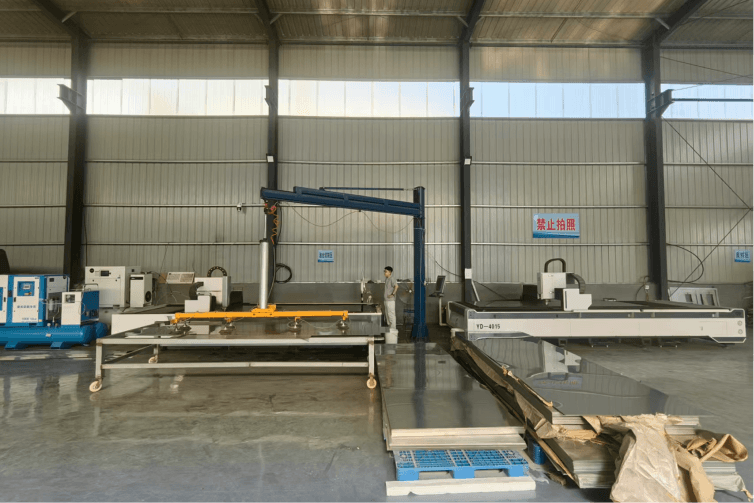

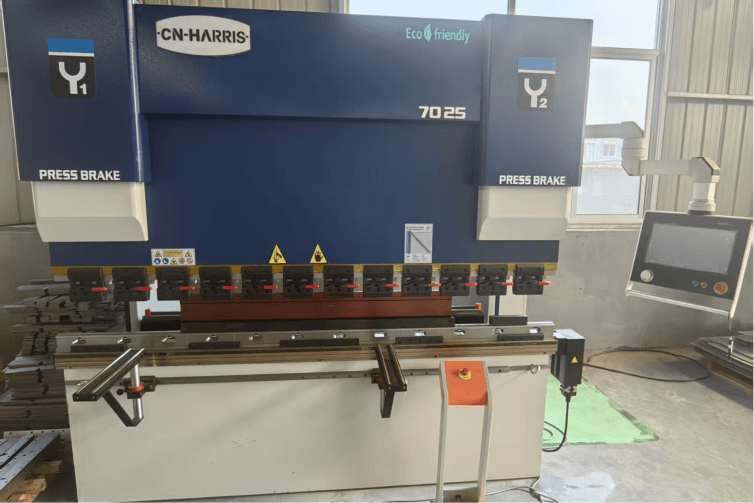

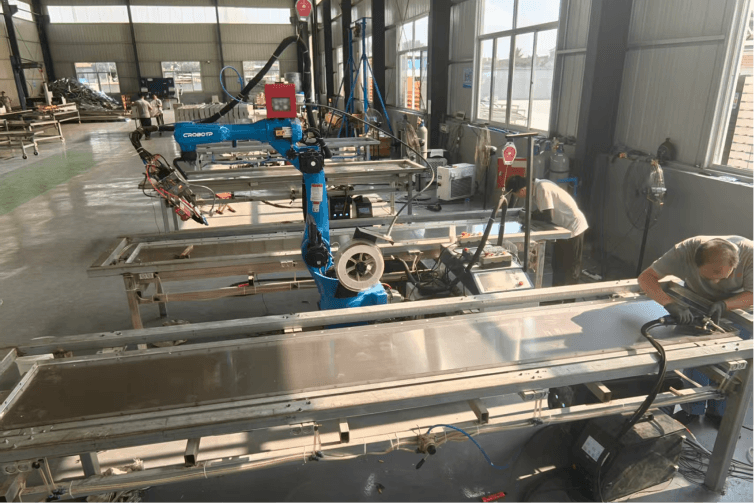

生产制造实力展示
浮盘部分 -弹性大补偿密封

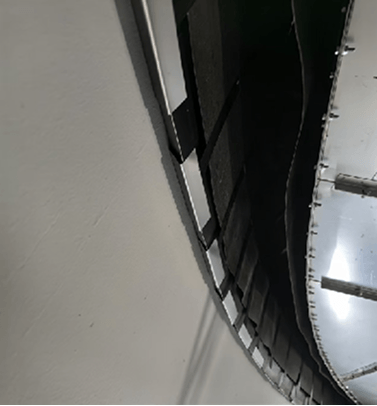

周边密封 - 弹性大补偿密封
符合 GB31570-2015、GB31571-2015 标准中“三种高效密封”技术形式。
密封膜为聚四氟乙烯纤维布， ，耐酸碱溶液及有机溶剂。耐温 -70℃～+380℃
一次密封部件采用弹性不锈钢板，具备良好的弹性、耐腐蚀性，伸入到液面以下不小于 100mm，使用寿命 25 年以上。
二次密封刮板选用新型材料 --IXPE（有伸缩弹性的聚乙烯发泡材质）。可有效补偿达 -100 ～ +350mm 以上储罐直径偏差。
盘缝密封优化措施
模块间加装 IXPE 密封胶条（多种材质可选），阻绝散逸通道；
相邻模块立边加装单面胶条，增强密封效果；
模块上立边安装 304 不锈钢密封条，隔绝油气散逸通道。
周边密封技术形式对比
总结：弹性大补偿密封补偿范围更大，使用年限更长，耐化学性佳且检维修便捷，对于圆度不足的老旧储罐密封效果更好，运行阻力也更小，浮盘运行安全性高。
VOCs 治理背景

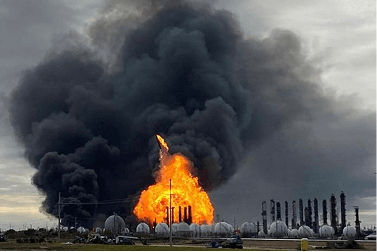

爆炸事故 — 安全
油品储运周转过程中，介质蒸发会在罐内形成高浓度的油气，在遇到静电导出不良或者雷雨天气时，极易引发爆炸事故，对罐区安全带来极大隐患。
环境污染—环保
根据《石化行业 VOCs 污染源排查工作指南》，VOCs是指参与大气光化学反应的有机化合物，或者根据规定的方法测量或核算确定的有机化合物。蒸发损耗现象不仅造成了环境污染、与当下雾霾环境直接相关。

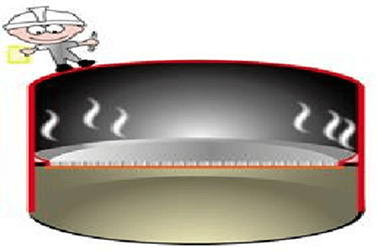

油品损失—节能
在油品储运过程中，储存介质中的部分轻质组分有很强的挥发性，极易散逸到空气中，产生严重的蒸发散逸损耗，经济损失严重。10000m³ 汽油的储罐如果不采取任何 VOCs治理手段，每年油品损失超 150 吨。
VOCs 源头治理

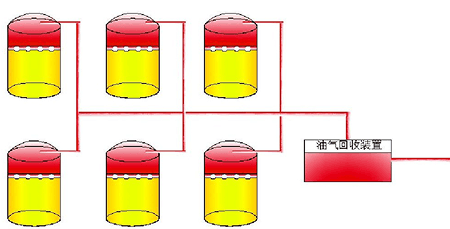

VOCs 末端治理
浮顶历史演变
碳钢单双盘
1960
1985
浮筒式浮盘
传统箱式浮盘
2011
2015
全接液蜂窝浮盘
‘几’字型梁钎焊浮盘
2017
研发背景——传统浮盘缺点
传统浮盘缺点
解决办法
箱体未全密闭焊接

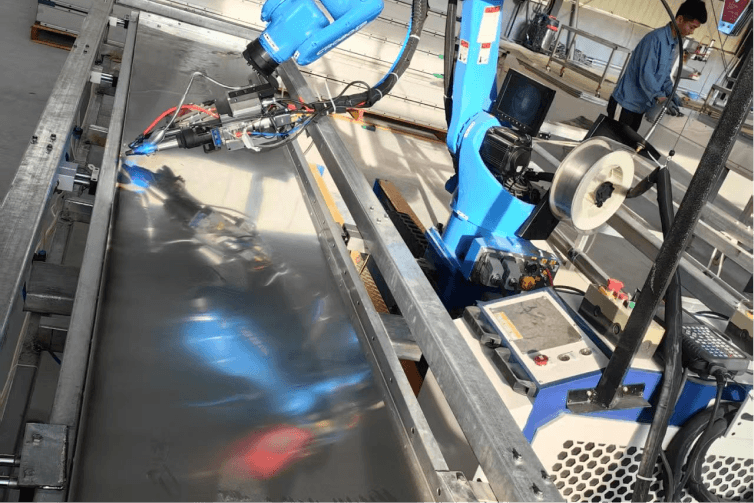

采用全自动化激光和氩弧焊接，模块全密闭
模块强度差
内置蜂巢芯，平压强度达标准10倍以上
易卡盘、沉盘
取消主副梁，采用无梁形式，品字形上下连接，使浮盘具有更好的强度和柔性，增强浮盘的通过性和运行安全性。模块全密闭，不存在进液风险，不会出现沉盘卡盘现象
浮力单元少
标准模块3600×550×120mm，10000m³储罐浮盘浮力单元400-500个，浮力单元众多
需动火施工、安装作业量大
模块化安装，螺栓紧固，无需动火，10000m³安装工期约12天
材质不防腐
选用304不锈钢材质
非全接液设计
全接液设计
易熔材质不耐火
选用304不锈钢材质
材质变化，板材变形
无需高温钎焊
挥发损失大，VOCs治理效果不佳
无梁设计减小盘缝损失，全面升级周边密封和附件
不满足国家标准规范要求
满足国家标准规范钢制双盘要求，并获得编委认可
